СГЪВАЕМИ ВЪТРЕШНИ СТЪЛБИ

за таван и стена


НОВО! - доставка с куриер за цяла България

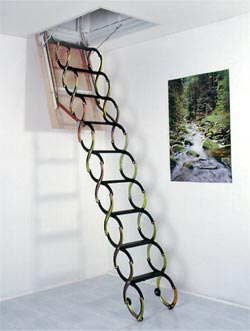

СГЪВАЕМА СТЪЛБА LUSSO
Стълба с прост талашитен капак за монтиране на тавана

Рамката може да се изработи с нетипични размери

Минимален размер на грубия строителен отвор: 700 х 500 мм (d х s)

Максимален размер на грубия строителен отвор: 1400 х 1000 мм (d х s)

Груб строителен
отвор, d x s
B A
700 x 500 300 3200-2200
800 x 500 300 3200-2200
900 x 500 300 3200-2200
1000 x 500 300 3200-2200
700 x 600 320 3200-2200
800 x 600 320 3200-2200
900 x 600 320 3200-2200
1000 x 600 320 3200-2200
1100 x 600 320 3200-2200
1200 x 600 320 3200-2200
800 x 700 400 3200-2200
900 x 700 400 3200-2200
1000 x 700 400 3200-2200
1100 x 700 400 3200-2200
1200 x 700 400 3200-2200
A C R
3200 1400 2100
3100 1300 2000
3000 1200 1850
2900 1300 1800
2800 1450 1750
2700 1650 1700
2600 1400 1650
2500 1350 1600
2400 1000 1650
2300 1250 1600
2200 1350 1550

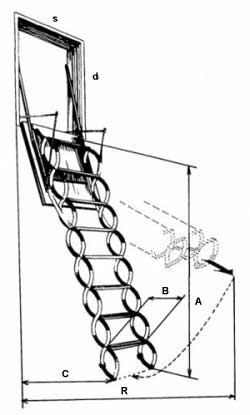

В таблицата са дадени размери С и R при различни височини А

С - разстоянието между мястото на стъпване на стълбана върху пода и края на рамката

R - максималната отдалеченост на сгъваемата стълба до края на рамката във фазата на прибиране

* Всички размери са в мм

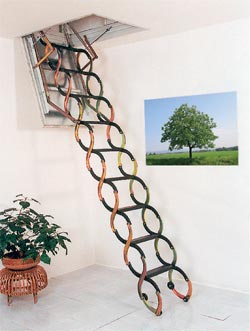

TOПЛОИЗОЛАЦИОННА СГЪВАЕМА СТЪЛБА LUSSO ZP
Стълба с ламаринен сандвич-капак за монтиране на тавана

Вътре в капака има топлоизолационна вложка. Отварящата система на капака от размер d над 1000 мм е снабдена със спирачен механизъм срещу рязко отваряне.

Сандвич-капак: дървената рамка е запълнена с изолационен материал и опасана с поцинкована ламарина.

Вътрешната част към тавана е лакирана в бял цвят и покрита с предпазно фолио.

Възможна е доставка на капак без сгъваема стълба

Груб строителен
отвор, d x s
B A
700 x 500 300 3200-2200
800 x 500 300 3200-2200
900 x 500 300 3200-2200
1000 x 500 300 3200-2200
700 x 600 320 3200-2200
800 x 600 320 3200-2200
900 x 600 320 3200-2200
1000 x 600 320 3200-2200
1100 x 600 320 3200-2200
1200 x 600 320 3200-2200
800 x 700 400 3200-2200
900 x 700 400 3200-2200
1000 x 700 400 3200-2200
1100 x 700 400 3200-2200
1200 x 700 400 3200-2200
A C R
3200 1400 2100
3100 1300 2000
3000 1200 1850
2900 1300 1800
2800 1450 1750
2700 1650 1700
2600 1400 1650
2500 1350 1600
2400 1000 1650
2300 1250 1600
2200 1350 1550
k = 1,8 W/m2.K
В таблицата са дадени размери С и R при различни височини А

С - разстоянието между мястото на стъпване на стълбана върху пода и края на рамката

R - максималната отдалеченост на сгъваемата стълба до края на рамката във фазата на прибиране

* Всички размери са в мм

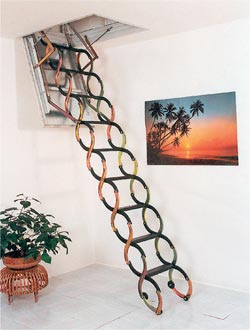

ПРОТИВОПОЖАРНА СГЪВАЕМА СТЪЛБА LUSSO PP
Стълба с ламаринен сандвич-капак за монтиране на тавана

Вътре в капака има топлоизлация и противопoжарна вложка. Противопжарната устойчивост е сертифицирана от Центъра за стрително инженерство АД в гр. Злин. Отварящата система на капака е при размер d 1000 мм снабдена със спирачен механизъм срещу рязко отваряне.

Сандвич-капак: дървената рамка е запълнена с изолационен материал и опасана с поцинкована ламарина.

Вътрешната част към тавана е лакирана в бял цвят и покрита с предпазно фолио.

Възможна е доставка на капак без сгъваема стълба

Груб строителен
отвор, d x s
B A
700 x 500 300 3200-2200
800 x 500 300 3200-2200
900 x 500 300 3200-2200
1000 x 500 300 3200-2200
700 x 600 320 3200-2200
800 x 600 320 3200-2200
900 x 600 320 3200-2200
1000 x 600 320 3200-2200
1100 x 600 320 3200-2200
1200 x 600 320 3200-2200
800 x 700 400 3200-2200
900 x 700 400 3200-2200
1000 x 700 400 3200-2200
1100 x 700 400 3200-2200
1200 x 700 400 3200-2200
A C R
3200 1400 2100
3100 1300 2000
3000 1200 1850
2900 1300 1800
2800 1450 1750
2700 1650 1700
2600 1400 1650
2500 1350 1600
2400 1000 1650
2300 1250 1600
2200 1350 1550
ЕI120/EI260/EW60
k = 1,8 W/m2.K
В таблицата са дадени размери С и R при различни височини А

С - разстоянието между мястото на стъпване на стълбана върху пода и края на рамката

R - максималната отдалеченост на сгъваемата стълба до края на рамката във фазата на прибиране

* Всички размери са в мм

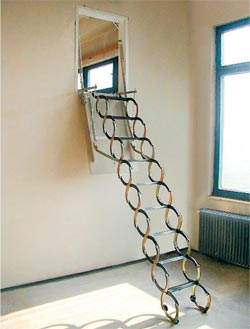

СГЪВАЕМА СТЪЛБА
Стълба с прост талашитен капак за монтиране в стена



Груб строителен
отвор, d x s
B A
900 x 700 400 3200-2200
1000 x 700 400 3200-2200
1100 x 700 400 3200-2200
1200 x 700 400 3200-2200
A C R
3200 1400 2100
3100 1300 2000
3000 1200 1850
2900 1300 1800
2800 1450 1750
2700 1650 1700
2600 1400 1650
2500 1350 1600
2400 1000 1650
2300 1250 1600
2200 1350 1550
В таблицата са дадени размери С и R при различни височини А

С - разстоянието между мястото на стъпване на стълбана върху пода и края на рамката

R - максималната отдалеченост на сгъваемата стълба до края на рамката във фазата на прибиране

* Всички размери са в мм
ТЕХНИЧЕСКИ ПАРАМЕТРИ

Монтаж при тънък таван

Рамказаваренa валцована профилирана ламарина с повърхностно третиране с бяла боя
Тяло на стълбатастъпала - заварен валцован профил с ламаринени S форми с повърхностно третиране с черна боя
свързващи елементи - ламаринени елементи с S форма галванично поцинковани (жълт хромат)
Капака) прост - суров талашит с дебелина 16 мм без повърхностно третиране;
б) тип сандвич - дървена рамка, запълнена с изолационен материал, опасана с поцинкована ламарина. Вътрешната част към тавана е лакирана в бял цвят и покрита с предпазно фолио.
Обков и свързващи елементиизработени са от якстен материал и повърхностно третирани с поцинковане
Пантипри топлоизлираните и противопожарните модели са неръждаеми

Монтаж при дебел таван

В случай, че дебелината на тавана, в който ще монтирате стълбата е до 230 мм за закрепването са Ви достатъчни доставяните болтове.

В противен случай (дебелина 230 и повече) е необходимо да се използват по-дълги болтове.

Тази инфрмация е необходима при приемане на поръчката, за да Ви бъдат доставени по-дълги болтове.

Монтажни размери



G = 400 mm       D = d - 15 mm
F = 140 mm       E = s - 20 mm
ДОПЪЛНИТЕЛНА ИНФОРМАЦИЯ

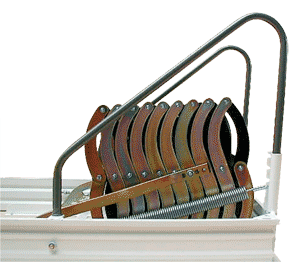

Горната ръкохватка може да бъде добавена към всички стълби LUSSO, които имат ширина на грубия строителен отвор 700 мм.

За моделите LUSSO ZP и LUSSO PP над тези размери ръкохватката е автоматично доставяна и влиза в цената.

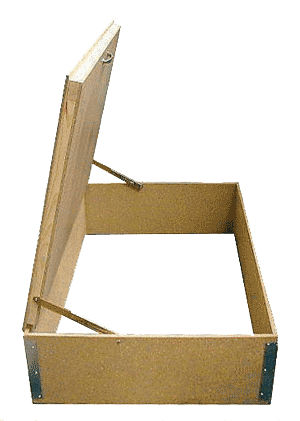

Горната надставка от талашит с топлоизолиран капак може допълнително да се добави към всички сгъваеми стълби LUSSO.

Пантите имат безопасностно застопоряване.

Доставя се в разглобено състояние.

Едновременното използване на ръкохватката и горната надставка е невъзможно – ръкохватката е по-висока.
